Lösungen für zukunftsfähige Anlagenautomatisierung

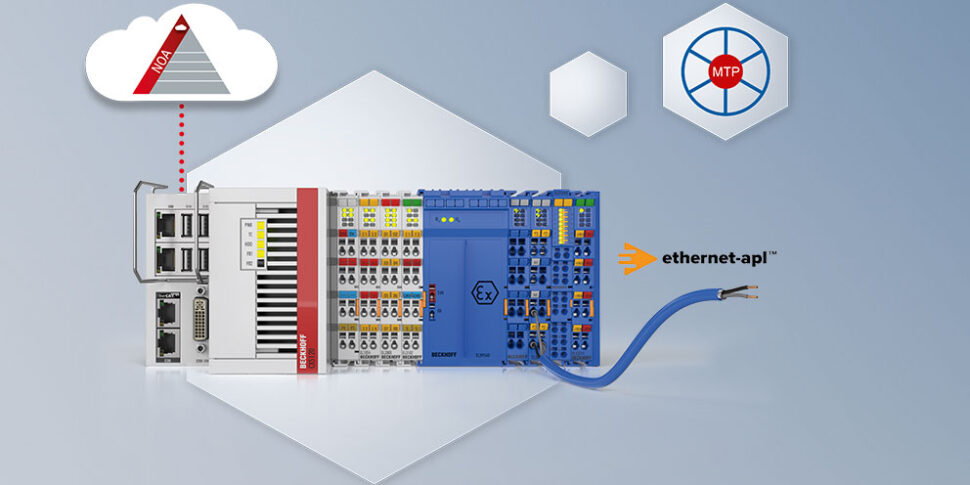

Digitalisierungskonzepte wie NOA, Ethernet-APL und MTP ermöglichen eine flexible Digitalisierung von Anlagen und werden damit in der Prozessindustrie immer wichtiger.
Foto: Beckhoff Automation GmbH & Co. KG.
Nachdem „Industrie 4.0“ im Maschinenbau schon länger angekommen ist, werden die Themen Digitalisierung, Diagnose, vorausschauende Wartung nun auch in der Prozessindustrie immer wichtiger, um beispielsweise die Effizienz und Verfügbarkeit einer Anlage zu steigern.
Hier können Konzepte wie NAMUR Open Architecture (NOA), Ethernet-APL und das Module Type Package (MTP) Betreibern helfen, Ihre Anlage fit für die Zukunft zu machen.
Vor allem für Brownfield-Anwendungen, bei denen die bestehende Steuerungsarchitektur nicht verändert werden kann, bietet das NOA-Konzept flexible Lösungen für die zustandsbasierte Feldgerätewartung. Als neuer Kommunikationsstandard zur schnellen Datenübertragung steht für prozesstechnische Applikationen Ethernet-APL zur Verfügung. In allen Phasen, von der Planung bis zum Betrieb einer Anlage, kann das modulare MTP-Konzept zudem zur Ausschöpfung von Optimierungspotentialen beitragen.
Für alle drei Themen bietet Beckhoff Produkte an.
Automatisierungstechnik von Beckhoff für die Prozessindustrie 4.0:
- NOA-Konzept realisieren mit Beckhoff: Speziell für das Auslesen zusätzlicher Betriebsdaten für das übergeordnete M+O hat Beckhoff ein NOA Edge Device entwickelt. Das Edge Device, bestehend aus einem kompaktem Embedded-PC, EtherCAT-Klemmen mit HART-Funktionalität und einem entsprechenden TwinCAT-Projekt, kann direkt in der Anlage platziert werden. Ohne die Prozesssteuerung zu beeinflussen, wird das Edge Device mithilfe eines Signaltrenners auf die 2-Leiter-Verbindung zum Feldgerät aufgeschaltet.
- Ethernet-APL modular realisieren mit Beckhoff: Beckhoff integriert die Ethernet-APL-Technologie in sein modulares Klemmenportfolio. Die kompakte ELX6233 kann in Kombination mit weiteren EtherCAT-Klemmen im Schaltschrank montiert werden. Pro ELX6233-Klemme lassen sich zwei Ethernet-APL-Feldgeräte anbinden. Wie alle EtherCAT-Klemmen der ELX-Baureihe ermöglicht die ELX6233 den direkten Anschluss von eigensicheren Feldgeräten aus Zone 0.
- Das Module Type Package-Konzept in TwinCAT von Beckhoff: Das MTP-Konzept ist in TwinCAT durch die Produkte TwinCAT MTP Runtime und TwinCAT MTP Engineering integriert. Das TwinCAT Engineering enthält eine Projektverwaltung. Das TwinCAT MTP Engineering ist darin als eigener Projekttyp integriert. In diesem Projekttyp ist eine Sourcecode-Generierung für SPS-Projekte enthalten, die auf Basis der TwinCAT MTP Runtime die Realisierung einer richtlinienkonformen Schnittstelle in einem Anlagenmodul ermöglicht.
Die Automatisierungslösungen von Beckhoff für die Prozessindustrie entdecken:
